Seismic loads calculation according to Egypt code

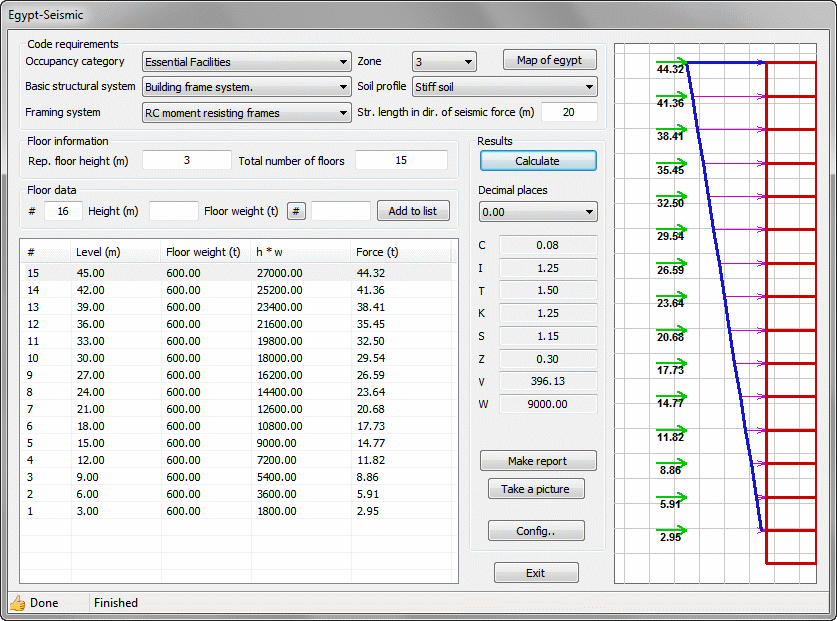

Click the toolbar icon  or from the main menu (Loads -> Seismic loads - Egypt) or type the command seseg






Load information



Select appropriate values .



Rep. floor height (m) Floor height
Total number of floors Total number of floors





# Auto generated serial number

Height

Floor height
 Floor weight (t) Floor weight
   To calculate the floor weight , click here
 Add to list Add data



Select row from list and right click mouse button to display the below menu , you can select (Repeat last floor ) to copy the last load to all remaining joints.

Click     to start calculation



Level (m)

Level
 Floor weight (t) Floor weight
 h * w Floor weight * Floor height
Force (t) Calculated force





Decimal places
To exit

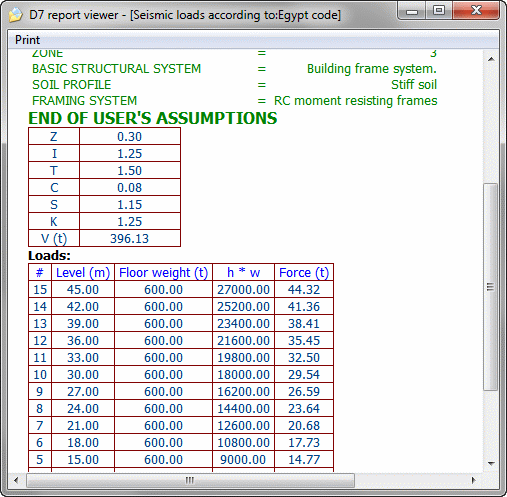

Reports



To capture a screen shot of drawing area and include to reports
To create reports

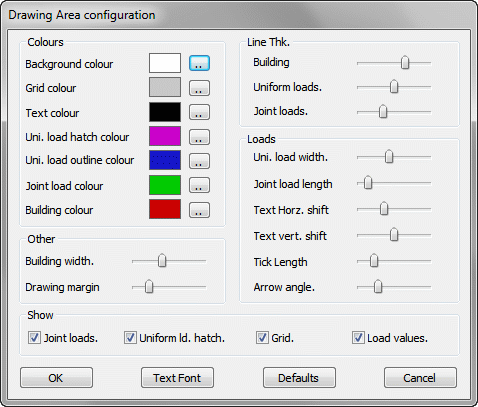

Setting up drawing area







Colors Scale Show/Hide for future use
Background color Building width Show joint loads
Grid color Drawing margin Show Hatch
Test color Building line thk. Show Grid
Uni. load hatch color Uni. ld.  line thk. Show load values
Uni. load out line color Joint ld.  line thk.
Joint load color Uni. load width.
Building color Joint load length
Text font Text horz. shift
  Text vert. shift
  Tick length
  Arrow angle

Use standard color dialog to select colors:





 Use standard font dialog to select colors:





حساب احمال الزلازل حسب الكود المصري



التطبيق التالي يقوم بحساب ودراسة احمال الزلازل على مبنى ، حسب الكود المصري

يمكنك تشغيل التطبيق من شريط الادوات الايكون   او من قائمة Loads اختر  Seismic loads - Egypt او على سطر الاوامر اكتب الامر seseg




ادخال البيانات

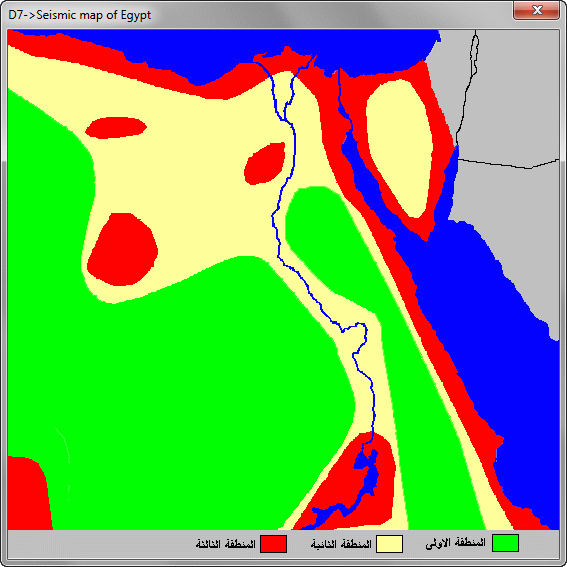

يتم اختيار الوصف والمعاملات المناسبة حسب المنشأ والمنطقة ويمكنك ضغط زر الخريطة لمعرفة المنطقة من الخريطة التي تظهر بالشكل التالي.





ارتفاع سقف الدور المتكرر بالمتر. Rep. floor height (m)
 اجمالي عدد الادوار. Total number of floors





رقم مسلسل يتم توليده آليا  ، اذا ادخلت رقم موجود بالقائمة يدويا فسيتم تعديل البيانات الموجودة وليس اضافتها.. #
ارتفاع الدور الحالي بالمتر . Height
 وزن الدور بالطن. Floor wight (t)
 لحساب وزن الدور عند عدم امكانية ادخاله مباشرة ، لمزيد من المعلومات اضغط هنا
 لاضافة المعلومات. Add to list



يمكنك ادخال بيانات الادوار الاولى مختلفة الارتفاع ثم اول دور متكرر ، وبعد ذلك استخدام خاصية Repeat last floor وذلك بضغط زر الماوس الايمن لاظهار القائمة.



عد الانتهاء من ادخال البيانات وضغط زر



المنسوب الراسي بالمتر.. Level (m)
اوزن الدور بالطن. Floor weight (t)
حاصل ضرب الارتفاع في وزن الدور. h * w
القوة المطلوبة عند مستوى الدور . Force (t)





Decimal places
للخروج من التطبيق والعودة الى نافذة D7 الرئيسية.





انشاء تقرير حسابات التصميم



بعد اظهار النتائج يمكنك اضافة الصورة الظاهرة للتقرير بضغط هذا الزر ويمكنك تحسين الالوان من ضبط لوحة الرسم ثم اضافة الصورة الى التقرير..
لانشاء التقرير وعرضة ثم طباعته.





ضبط اعدادات لوحة الرسم





لون خلفية الشاشة. Background color
لون خطوط الشبكة. Grid color
لون النصوص. Test color
لون خطوط تهشير الحمل الموزع . Uni. load hatch color
لون الخط الخارجي للحمل الموزع. Uni. load out line color
لون الحمل المركز. Joint load color
لون المبنى. Building color
عرض المبنى على الرسم وليس الطبيعة. Building width
سمك حواف لوحة الرسم وهو المحيط الخارجي للرسم. Drawing margin
سمك خط المبنى. Building line thk.
سمك خط الحمل الموزع. Uni. ld.  line thk.
سمك خط الحمل المركز. Joint ld.  line thk.
ازيادة عرض المساحة المرسوم فيها الحمل الموزع. Uni. load width.
طول السهم الممثل للحمل المركز. Joint load length
مقدار ازاحة النص يمينا ويسارا. Text horz. shift
مقدار ازاحة النص رأسيا وافقيا. Text vert. shift
طول راس السهم الممثل للحمل المركز. Tick length
زواية راس السهم الممثل للحمل المركز, Arrow angle
اظهار او اخفاء الحمل المركز. Show joint loads
اظهار او اخفاء تهشير الحمل الموزع. Show Hatch
اظهار او اخفاء خطوط الشبكة. Show Grid
اظهار او اخفاء قيم الاحمال. Show load values
نوع الفونت المستخدم ومقاسه. Text font
الرجوع الى الاعدادات الافتراضية للبرنامج. Defaults
الخروج مع قبول التعديلات. OK
الخروج مع عدم قبول التعديلات. Cancel



 يمكن ضبط الالوان بضغط الزر المجاور لعينة اللون حيث يظهر ديالوج اختيار الالوان.





يمكن اختيار الفونت ومقاسه بضط زر Text font حيث يظهر ديالوج اختيار الفونت.
