ezBeam configuration |
Drawing area |
|
Line Thickness |
ooooooo |
Drawing scale |
|
Other |
|
Interface & Interface options |
|
Calculation variables |
|
Control buttons |
ooooooo |
Drawing area |
Background color | |
Grid color |
ooooooo |
Member color | |
Joint color | |
Support color | |
Deflection line color | |
Loads color | |
Members number color | |
Joint numbers color | |
Diagram color | |
Diagram hatch color | |
Text color | |
Load text color | |
Axis text color |
Line thickness |
Joints | |
Members |
ooooooo |
Supports | |
Loads | |
Deflection | |
Hatch | |
BMD & SFD |
Drawing scale |
BMD |
ooooooo |
SFD | |
Joint | |
Point load | |
Arrow | |
Axis | |
Uniform load | |
Support | |
Deflection |
مقياس الرسم او معامل التكبير تزيد الحاجة له عند المقارنة بين قيم صغيرة وكبيرة ، فمثلا مخطط العزوم قد يحتوي قيم صغيرة قد لاترى على لوحة الرسم ، معامل التكبير يحل هذه المشكلة.
Other parameters |
Hatch spacing |
ooooooo |
D.L Hatch spacing | |
Margin X-Dir. | |
Margin Y- Dir. | |
Text shift X-Dir. | |
Text shift Y-Dir. | |
Decimal places | |
Arrow head angle |
User interface |
Window Background color | |
Window text color |
ooooooo |
Edit box highlight color | |
Edit box text color | |
Use windows interface | |
Hilite edit boxes | |
Remove background |
Global variables |
BMCALCVAR | |
DIGWGVAR |
ooooooo |
DEFCALCVAR |
For more information about global variables
Control buttons |
Cancel |
ooooooo |
Restore defaults | |
OK |

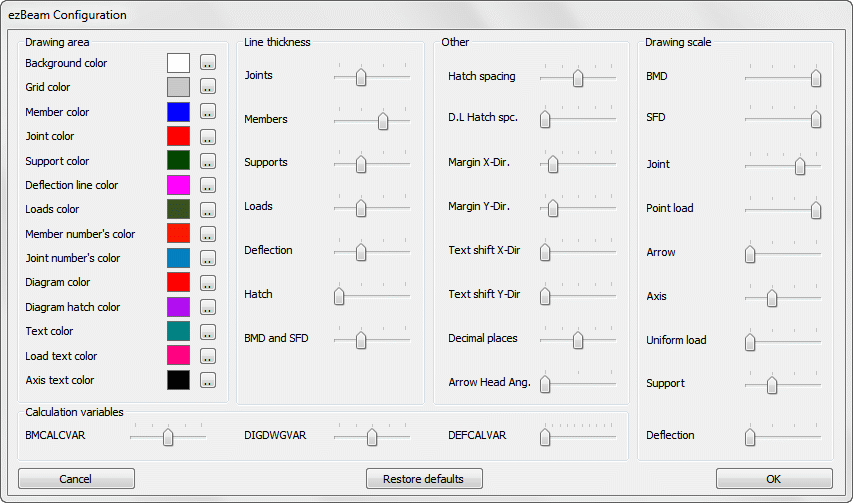

اعدادات ايزي بيم |
لضبط ألوان طبقات الرسم للوحة الرسم |
Drawing area |
لضبط سمك الخط لطبقات الرسم أو العناصر منفردة ا. |
Line Thickness |
لضبط مقياس الرسم والتكبير للعناصر المنفردة ، |
Drawing scale |
اعدادات متفرقة ، |
Other |
بعض اعدادات الواجهة واختيارات الواجهة |
Interface & Interface options |
متغيرات الحسابات ، |
Calculation variables |
أزرار التحكم ، |
Control buttons |

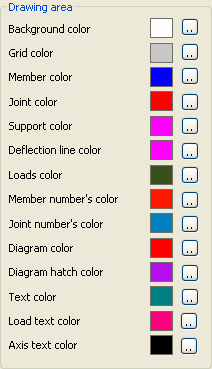

ضبط لوحة الرسم |
للتحكم في لون خلفية لوحة الرسم | Background color |
للتحكم في لون خطوط الشبكة | Grid color |
للتحكم في لون العضو | Member color |
للتحكم في لون مفصلة نهاية العضو | Joint color |
للتحكم في لون الدعامة | Support color |
للتحكم في لون منحنى الترخيم | Deflection line color |
للتحكم في لون الأحمال | Loads color |
للتحكم في لون رقم العضو | Members number color |
للتحكم في لون رقم المفصلة | Joint numbers color |
للتحكم في لون مخطط العزوم وقوى القص | Diagram color |
للتحكم في لون تهشير مخطط العزوم وقوى القص | Diagram hatch color |
للتحكم في لون النص | Text color |
للتحكم في لون النص الخاص بالأحمال (قيم الأحمال) | Load text color |
للتحكم في لون أسماء المحاور | Axis text color |

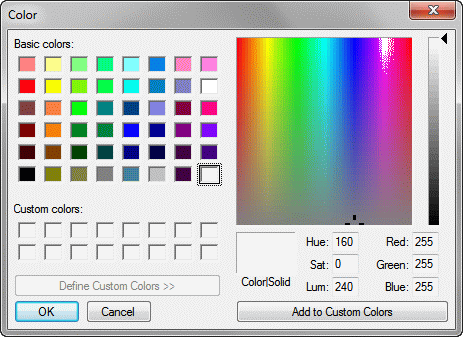

عند الضغط على الزر المجاور لعينة اللون تفتح نافذة الالوان لاختيار اللون وتتغير العينة حسب اللون الجديد.

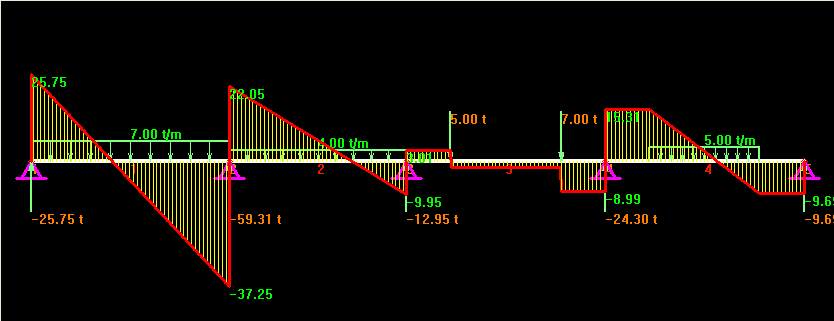

تأثير تغيير اعدادات الالون على لوحة الرسم.

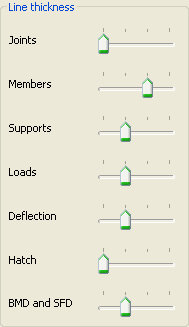

ضبط لوحة الرسم - سمك الخطوط |
سمك الخط لرسم المفصلة | Joints |
سمك الخط لرسم العضو | Members |
سمك الدعامة | Supports |
سمك خط رسم الأحمال | Loads |
سمك خط رسم منحنى الترخيم | Deflection |
سمك خط تهشير مخطط العزوم وقوى القص | Hatch |
سمك خط رسم مخطط العزوم وقوى القص | BMD & SFD |

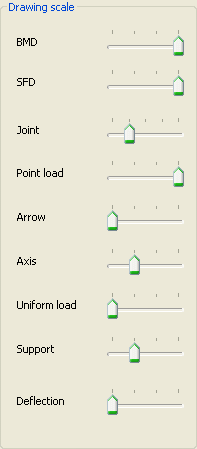

ضبط لوحة الرسم - مقياس الرسم |
مقياس الرسم الرأسي لمخطط العزوم | BMD |
مقياس الرسم الرأسي لمخطط قوى القص | SFD |
مقياس رسم المفصلات | Joint |
مقياس الرسم الرأسي للقوى المركزة | Point load |
مقياس رسم الأسهم | Arrow |
مقياس رسم المحاور العامة | Axis |
مقياس الرسم الرأسي للأحمال الموزعة | Uniform load |
مقياس رسم الدعامات | Support |
مقياس الرسم الرأسي لمنحنى الترخيم. | Deflection |
مقياس الرسم او معامل التكبير تزيد الحاجة له عند المقارنة بين قيم صغيرة وكبيرة ، فمثلا مخطط العزوم قد يحتوي قيم صغيرة قد لاترى على لوحة الرسم ، معامل التكبير يحل هذه المشكلة.

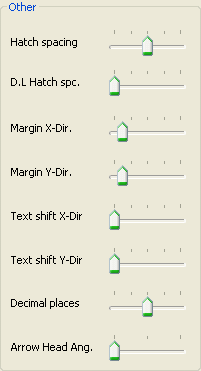

ضبط لوحة الرسم - متغيرات اخرى |
المسافات الفاصلة بين كل خط تهشير وآخر لقوى القص و مخطط العزوم. | Hatch spacing |
المسافات الفاصلة بين كل خط تهشير وآخر للأحمال الموزعة. | D.L Hatch spacing |
الهوامش الافقية من الجانبين للوحة الرسم. | Margin X-Dir. |
الهوامش الرأسية من الجانبين للوحة الرسم. | Margin Y- Dir. |
إزاحة النص عن مكانه في الاتجاه الأفقي. | Text shift X-Dir. |
إزاحة النص عن مكانه في الاتجاه الرأسي. | Text shift Y-Dir. |
عدد الأرقام يمين العلامة العشرية ، مثل 0.000 للنتائج المكتوبة على لوحة الرسم. | Decimal places |
زاوية ميل رأس السهم مع المحور الرأسي ، يؤثر في رسم أسهم القوى المركزة وردود الأفعال ، المحاور |
Arrow head angle |
قد تحتاج الى تغيير قيمة الازاحة الافقية والرأسية للنص من اجل ابعادة قليلا عن منحنى لتتمكن قراءة رقم او كلمة.
عند وجود قيمة للإزاحة الراسية والأفقية يصبح اختيار Inverse Text shift فعالا ،
ضبط لوحة الرسم - واجهة المستخدم |
لا تخص هذه الاعدادات ايزي بيم بالتحديد ولكنها جزء من الاعدادات العامة ل D7 وقد نقل جزء منها إلى ايزي بيم لسرعة تغيير واجهة البرنامج.
خلفية نوافذ البرنامج | Window Background color |
لون النص على نوافذ البرنامج | Window text color |
لون خلفية صناديق التحرير | Edit box highlight color |
لون نص صناديق التحرير | Edit box text color |
استعادة الألوان الافتراضية لنظام وندوز. | Use windows interface |
السماح بإضاءة خلفية صناديق التحرير. | Hilite edit boxes |
إزالة الخلفية إذا كانت الخلفية صورة واستخدام لون الخلفية عوضا عنها. | Remove background |
عند الضغط على الزر المجاور لعينة اللون تفتح نافذة الألوان لاختيار اللون وتتغير العينة حسب اللون الجديد.
المتغيرات المؤثرة على الحسابات |
يؤثر على دقة وسرعة حساب العزوم ، تحريك المفتاح إلى اليمين يعني سرعة في الحساب ودقة اقل والعكس إلى اليسار. | BMCALCVAR |
يؤثر في دقة رسم المنحنيات على الشاشة. | DIGWGVAR |
يؤثر في دقة وسرعة حساب منحنى الترخيم ، تحريك المفتاح إلى اليمين يعني سرعة في الحساب ودقة اقل والعكس إلى اليسار. | DEFCALCVAR |
يمكنك تغيير هذه المتغيرات مثل باقي المتغيرات العامة ل D7 وذلك بالامر setvar بكتابته على مفسر الاوامر، للمزيد من المعلومات عن مفسر الاوامر اضغط هنا
ازرار التحكم |
لإلغاء التعديلات ، ماعدا تعديلات الواجهة والتي ستتم فورا ، | Cancel |
لاستعادة كل المتغيرات إلى وضعها الاصلي الافتراضي بالبرنامج. | Restore defaults |
لقبول التعديلات كلها. | OK |
